Cisterna

37.350 L

a 1 scomparto

CARATTERISTICHE CISTERNA AUTOPORTANTE

Materiale
Acciaio inox AISI 316L
Somparti n° 01 con Capacità totale
37.350 L circa
MATERIE TRASPORTABILI CLASSI ADR
  • 3 / 4.1 / 5.1 / 6.1 / 6.2 / 8 / 9
CODICE CISTERNA
  • L4BH
PESO SPECIFICO MASSIMO DELLA MATERIA TRASPORTABILE
  • 2,10 kg/dm3
PRESSIONE DI CALCOLO
  • 4,00 bar
PRESSIONE DI ESERCIZIO
  • 2,67 bar – 0,21 bar
TEMPERATURA DI CALCOLO
  • 150°C

EQUIPAGGIAMENTO DI SERVIZIO

  • N° 01 passo d’uomo DIN 500
  • N° 04 bocche di lavaggio DN 300
  • N° 01 valvole a sffarfalla per il carico dall’alto
  • N° 01 valvole a sfera per messa in pressione cisterna
  • N° 01 valvola di pressione
  • N° 01 valvola di sicurezza
  • N° 01 valvola di fondo DN 150

EQUIPAGGIAMENTO DI SCARICO

  • N° 01 tubazione di scarico Øe 100; tubazione di scarico coibentata
  • N° 01 valvola terminale di scarico a farfalla DN 100

DOTAZIONI DI SERIE

  • N° 02 tubi laterali portamanichette Øe 200
  • N° 01 tubi laterali portamanichette Øe 200
  • N° 01 portaestintore in polietilene con estintore da 6kg
  • N° 05 vaschette superiori raccogli prodotto

COIBENTAZIONE TERMICA

  • Intelaiatura di sostegno in acciaio inox
  • Lana di vetro sp. 100 mm
  • Rivestimento fasciame in acciaio inox BA
  • Fondi in vetroresina
  • passerella di camminamento superiore con corrimano azionabile da terra

OPTIONAL

  • N° 01 accoppiatore API 4″
  • N° 04 canalette longitudinali in acciaio per riscaldamento cisterna mediante vapore
  • N° 01 valvole a sffarfalla per il carico dall’alto
  • N° 01 dispositivo anti traboccamento
  • N° 01 serbatoio per lavaggio cisterna con marcatura CE
  • Pompa di travaso

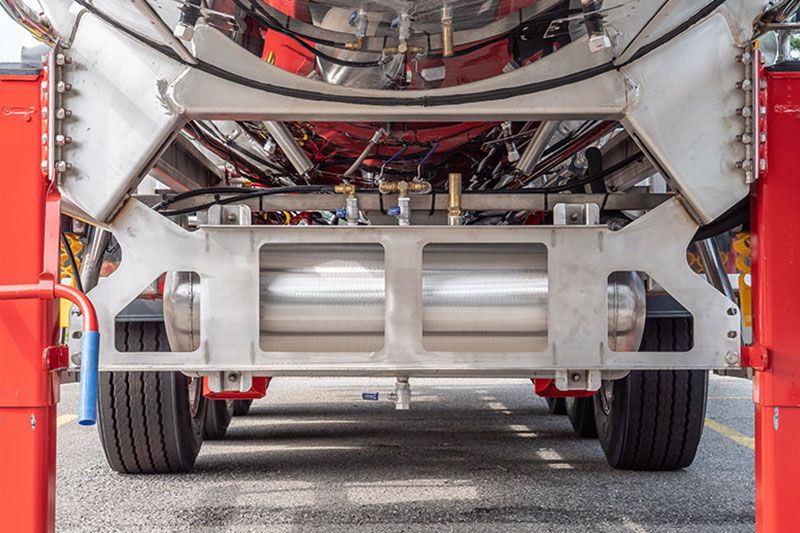

Semirimorchio TPS

TELAIO PORTASOSPENSIONI CON CODE DRITTE

Sospensioni
Pneumatiche SAF INTRADISC PLUS
Assali
SAF INTRADISC PLUS – PINZA SAF – MOZZO INTEGRAL con freni a disco Ø 430 offset 120 e 3° asse fisso
Impianto Frenante

EB+3 2S/2M e freno di stazionamento a molla. Funzione antiribaltamento inserita nella centralina

Telaio

Realizzato in acciaio INOX

Dotazione

Perno articolazione 2” JOST – sollevatori telescopici a 2 velocità. Traversa anti-incastro in alluminio CE

Accessori di Serie
  • Valvola regolatrice del piano di carico con reset automatico
  • Sollevatore 1° asse automatico
  • Prese di controllo esterne al longherone
Dischi Ruota

n° 06 misura 11,75 in lega leggera ALCOA LvL ONE

Pneumatici

MICHELIN 385/65 22.5 X MULTI T

10.0 Collaudi

Collaudo di rispondenza al punto 5 della risoluzione IMO A.581(14) con attestazione “IMO type 4″ e relativo rizzaggio ADR FL-AT-L4BH
